Чому після увімкнення світла напруга «стрибає»
Після відключення мережа повертається не плавно. Підстанція перемикає лінії, а в сусідніх будинках одночасно вмикаються сотні споживачів. У перші секунди напруга може просісти або короткочасно підскочити, а лампи при цьому миготять.
Якщо ви обираєте захист для квартири чи будинку, зручно почати з розділу стабілізатори напруги: там можна порівняти пристрої за потужністю та призначенням і зрозуміти, де потрібен стабілізатор, а де достатньо реле.
Орієнтир тут такий: з 1 липня 2025 року в Україні номінальною стала напруга 230 В, а допустиме відхилення становить ±10%, тобто від 207 до 253 В. Усе, що виходить за ці межі, для техніки вже ризик, навіть якщо тривало лише кілька секунд.
Миготіння не завжди означає проблеми в зовнішній мережі. Іноді винні слабкі контакти в щитку чи розетці вашого ж дому, тож коли лампи блимають постійно, варто викликати електрика й перевірити внутрішню проводку.
.jpg)
Обрив нуля: чому в розетці раптом 380 В замість 220
У трифазній мережі кожна фаза живить свою групу розеток, а нульовий провід вирівнює навантаження між ними. Коли відбувається обрив нуля (через окислення контакту, його перегорання чи пошкодження лінії), напруга між фазами перерозподіляється залежно від того, скільки приладів увімкнено на кожній.
На слабко завантаженій фазі вона може сягнути міжфазних 380–400 В, а на сильно завантаженій — просісти. Для блоків живлення, плат керування й електродвигунів це удар, після якого техніка іноді не вмикається зовсім.
Найгірше, що нуль можна втратити без попередження: учора все працювало, а сьогодні у розетці вже інша напруга. Тому реле напруги для захисту побутової техніки корисне саме як страховка від того, чого заздалегідь не передбачиш.

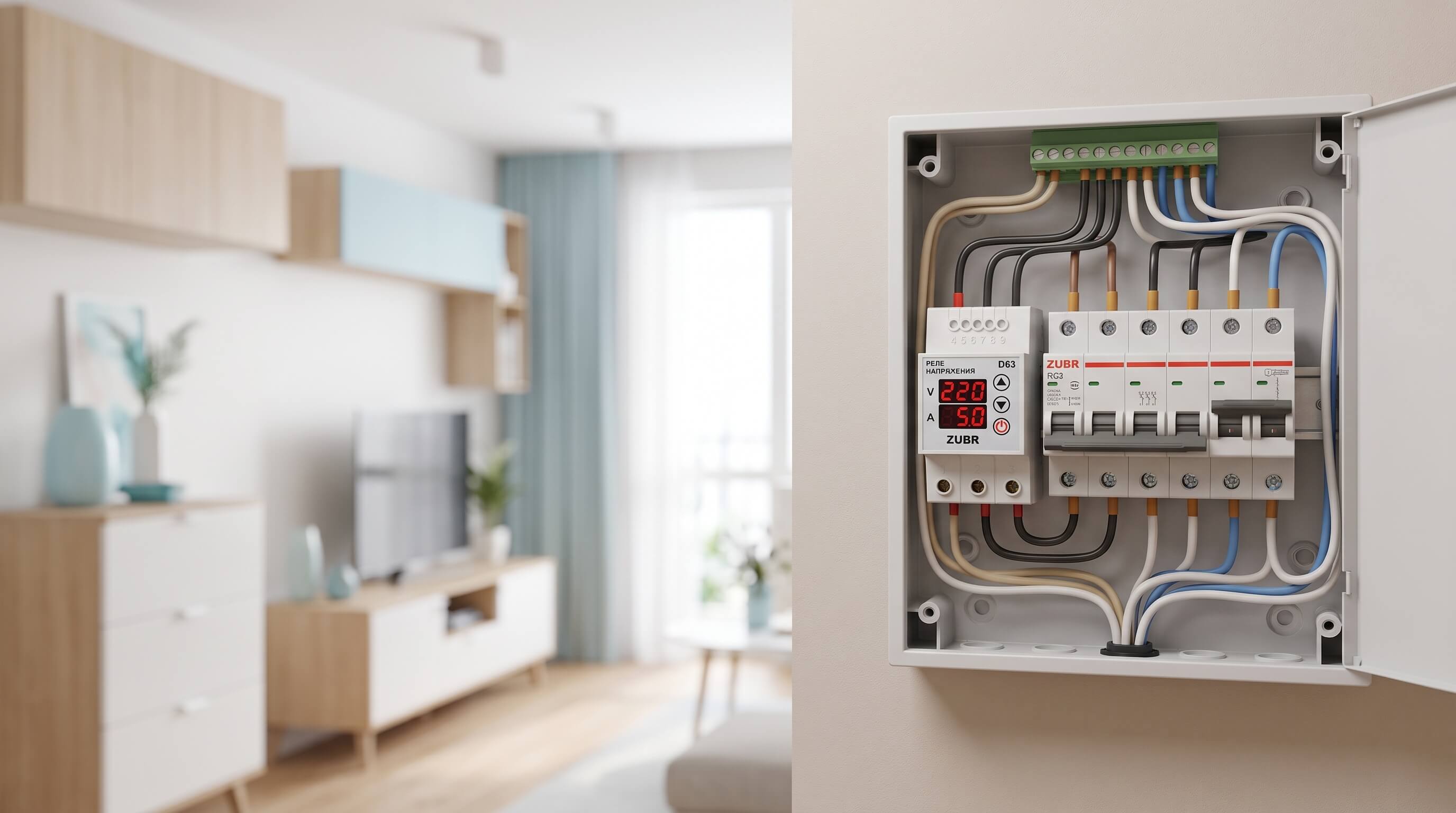

Як працює реле напруги
Реле постійно вимірює напругу й порівнює її із заданими межами. Поки значення в нормі, контакти замкнені, і техніка живиться як зазвичай. Щойно напруга виходить за верхню чи нижню межу, реле розмикає ланцюг.
Після повернення норми воно не вмикає навантаження миттєво, а чекає заданий час. Ця затримка вмикання особливо важлива для холодильника: компресору потрібно кілька хвилин, щоб тиск у системі вирівнявся, а миттєвий повторний пуск його навантажує. Точну паузу дивіться в інструкції до конкретної моделі.
Серед пристроїв на ринку добре відоме реле напруги Зубр, а також є моделі інших виробників. Важливіша за назву не марка, а паспорт: струм навантаження, діапазон налаштувань, час затримки й тип — однофазне чи трифазне.
Порівняння пристроїв захисту мережі
| Пристрій | Що робить | Переваги | Обмеження |
|---|---|---|---|
| Реле напруги | відключає навантаження, коли напруга виходить за задані межі | компактне, швидко реагує, має регульовану затримку | напругу не вирівнює, живлення зникає на час відключення |
| Стабілізатор | утримує вихідну напругу в потрібних межах | техніка працює безперервно при звичайних просіданнях | рятує лише в межах свого вхідного діапазону |
| ДБЖ | живить прилади від акумулятора під час перерв | зберігає роботу роутера й автоматики котла | обмежена потужність і ємність, не для потужних споживачів |
| Реле разом зі стабілізатором | вирівнює просідання та відключає при аварійних значеннях | закриває і щоденні коливання, і небезпечні стрибки | дорожче й потребує продуманого підключення |
Ці пристрої не конкурують, а доповнюють один одного: стабілізатор вирівнює звичайні просідання, а реле відключає техніку, коли вихід за межі вже небезпечний.
Як виставити верхню та нижню межу захисту
Налаштування починається з питання, що саме ви захищаєте. Межі мають бути вужчими за те, що витримує техніка, але не настільки вузькими, щоб реле вимикало її через звичайні коливання в мережі.
Гарна відправна точка — нормований діапазон 207–253 В. Проте остаточні значення залежать від приладу: у паспорті холодильника чи котла часто вказано допустимий діапазон живлення. Якщо виробник пише вужчий, виставляйте межі всередині нього.
Як виконати налаштування реле напруги
- порахуйте сумарне навантаження: струм дорівнює потужності, поділеній на 230 В, а реле має мати запас за струмом навантаження;
- знайдіть у паспорті техніки допустимий діапазон живлення;
- виставте нижню межу з запасом над значенням, за якого прилад починає працювати нестабільно;
- виставте верхню межу нижче за значення, небезпечне для блоків живлення;
- задайте затримку вмикання не меншу за ту, яку радить виробник холодильника чи кондиціонера;
- порівняйте показ реле з окремим вольтметром у розетці, щоб переконатися, що воно не вводить в оману.
Це основа, як правильно визначити верхню та нижню межу захисту. Якщо сумніваєтеся у схемі підключення чи потужності навантаження, довірте монтаж електрику.
Холодильник і котел: на що звернути увагу
Для холодильника головний ризик — низька напруга й швидкі повторні пуски. Двигун при просіданні тягне більший струм і перегрівається, а повторний запуск одразу після відновлення світла додатково його навантажує. Тому реле напруги для холодильника має мати насамперед правильно задану затримку.
У газового котла найвразливіша електроніка: плата керування, блок живлення й циркуляційний насос. Підбираючи реле напруги для котла, зважайте, що після відключення автоматика мусить безпечно запуститися, а на час перерв котлу може знадобитися ДБЖ, який рекомендує виробник.
Якщо будинок трифазний, а прилади однофазні, перевірте, чи не потрібне трифазне реле: воно стежить за напругою на всіх фазах і реагує на перекіс, зокрема при обриві нуля. Рішення про схему підключення краще узгодити з електриком.
Типові помилки при виборі та підключенні
Захист може не спрацювати не через якість пристрою, а через кілька передбачуваних прорахунків.
Що найчастіше роблять не так
- беруть реле без запасу за струмом, і воно перегрівається на потужному навантаженні;
- підключають через розетку-реле потужний бойлер чи кондиціонер, хоча для них потрібна окрема схема із силовим контактором;
- залишають заводські межі, не звіривши їх із паспортом техніки;
- вимикають затримку для холодильника, щоб «швидше вмикався»;
- вважають, що реле вирівнює напругу, і не додають стабілізатор там, де просідання регулярні;
- ставлять одне реле в розетку, коли захист потрібен для всього вводу в будинок.
Окремо варто пам'ятати про грозові перенапруги. Реле на них може не встигнути зреагувати, тому для захисту від імпульсів існують спеціальні пристрої, які встановлюють у щитку.
Висновок
Захист від стрибків напруги — це недорога страховка проти дорогих ремонтів. Реле відключає техніку, коли напруга виходить за безпечні межі, а затримка вмикання береже компресор і плату від небезпечного повернення світла. Межі краще брати з паспорта приладів, а не з рекламного опису.
Обираючи захист для дому, оцінюйте струм навантаження, тип мережі й те, чи потрібен стабілізатор. У каталозі Top Unity пристрої для захисту мережі та резервного живлення зручно порівняти за потужністю й призначенням і підібрати комплект під власну техніку.
