Як сонячна енергія потрапляє до акумулятора зарядної станції

Під час роботи фотоелементи сонячної панелі генерують електричну енергію під впливом сонячного світла. Далі отримана енергія через кабель надходить до спеціального входу зарядної станції, де контролер керує процесом поповнення заряду акумулятора.

Загальна схема виглядає так:

Сонячна панель → кабель → сонячний вхід зарядної станції → контролер заряду → акумулятор → підключені пристрої

Багато сучасних портативних електростанцій обладнані MPPT-контролером. Він допомагає отримувати більше доступної енергії від панелі за різних умов освітлення та регулює процес заряджання акумулятора.

Саме тому при виборі комплекту важливо враховувати не тільки ємність батареї станції або номінальну потужність сонячної панелі. Потрібно переконатися, що всі компоненти системи сумісні між собою.

Як перевірити сумісність сонячної панелі та зарядної станції

Перед підключенням необхідно порівняти технічні характеристики панелі з параметрами сонячного входу конкретної станції.

Основні показники, які потрібно перевірити:

• робоча напруга панелі;

• максимальна напруга на вході станції;

• сила струму;

• максимальна потужність сонячного входу;

• тип роз'єму;

• допустимий діапазон роботи MPPT-контролера.

Напруга

Це один із ключових параметрів при виборі обладнання.

Напруга сонячної панелі або зібраної системи повинна перебувати в межах, які підтримує сонячний вхід зарядної станції. Якщо допустимі значення перевищені, система захисту може заблокувати заряджання, а в окремих випадках неправильне підключення здатне пошкодити обладнання.

Тому перед монтажем обов'язково ознайомтеся з технічною документацією виробника.

Сила струму

Кожна сонячна панель має певний максимальний струм, а зарядна станція має обмеження щодо кількості струму, яку вона може приймати.

Якщо панель здатна виробляти більший струм, ніж підтримує станція, пристрій може обмежувати його до допустимого рівня. Водночас перевищувати максимальні параметри, встановлені виробником для сонячного входу, категорично не рекомендується.

Потужність

Наприклад, якщо сонячний вхід станції розрахований на приймання до 200 Вт, підключення панелі потужністю 400 Вт не означає, що станція заряджатиметься на 400 Вт.

Фактичний прийом енергії буде обмежений можливостями самої зарядної станції.

Яку потужність сонячної панелі обрати

Оптимальна потужність панелі залежить від конкретної моделі зарядної станції та того, для чого ви плануєте її використовувати.

Для компактних станцій, які потрібні переважно для заряджання смартфонів, планшетів, камер або ноутбуків, можна обрати мобільну сонячну панель відповідної потужності.

Для станцій із великою ємністю, які використовуються як резервне джерело живлення під час відключень електроенергії, доцільно розглянути потужніші сонячні модулі.

Орієнтовно можна використовувати таку логіку:

• компактна зарядна станція — невелика мобільна панель для подорожей;

• станція середньої ємності — панель, яка максимально відповідає можливостям сонячного входу;

• потужна зарядна станція — одна або кілька панелей, якщо виробник дозволяє таку конфігурацію.

Важливо пам'ятати: номінальна потужність сонячної панелі не означає, що вона постійно вироблятиме саме таку кількість енергії.

На фактичний результат впливають:

• інтенсивність сонячного випромінювання;

• хмарність;

• пора року;

• температура;

• кут нахилу;

• орієнтація панелі;

• наявність тіні;

• чистота поверхні;

• довжина та якість кабелю.

Тому заявлену виробником потужність слід розглядати як максимальне значення, якого можна досягти за сприятливих умов.

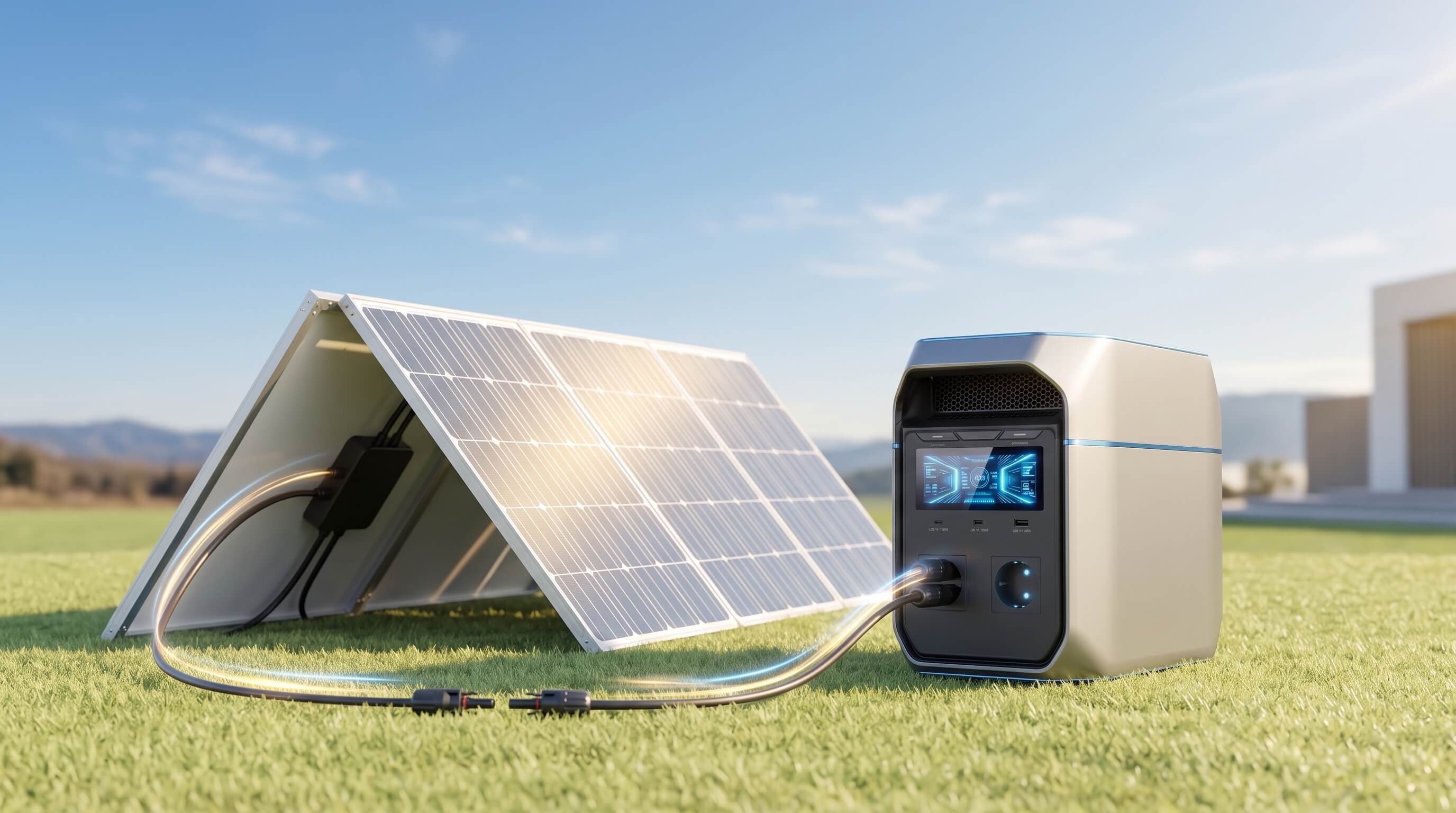

Покрокове підключення сонячної панелі до портативної електростанції

Якщо технічні характеристики обладнання сумісні, під'єднати панель до станції можна за кілька послідовних кроків.

Крок 1. Перевірте характеристики

Знайдіть у документації зарядної станції:

• робочий діапазон вхідної напруги;

• максимальний струм;

• максимальну потужність сонячного входу;

• тип роз'єму.

Після цього порівняйте показники з характеристиками сонячної панелі.

Крок 2. Підберіть відповідний кабель

Для підключення може знадобитися спеціальний кабель або перехідник.

Залежно від моделі обладнання можуть використовуватися:

• MC4;

• XT60;

• Anderson;

• DC5521;

• фірмові роз'єми виробника.

Наприклад, сонячна панель може мати MC4, а зарядна станція — інший тип входу. У такій ситуації потрібен відповідний сумісний кабель.

Важливо використовувати кабелі належної якості, розраховані на необхідну напругу та струм.

Чи можна підключити кілька сонячних панелей

Деякі зарядні станції підтримують роботу з кількома сонячними панелями. Однак спосіб їхнього об'єднання потрібно вибирати відповідно до характеристик конкретного обладнання.

При послідовному з'єднанні збільшується загальна напруга.

При паралельному з'єднанні зростає доступний струм.

Неправильно розрахована система може перевищити допустимі параметри сонячного входу станції.

Перед підключенням кількох панелей перевірте:

• максимальну вхідну напругу;

• максимально допустимий струм;

• граничну потужність;

• рекомендовану виробником схему підключення.

Не варто підбирати конфігурацію методом проб і помилок. Якщо є сумніви щодо сумісності, краще попередньо перевірити характеристики або звернутися за консультацією.

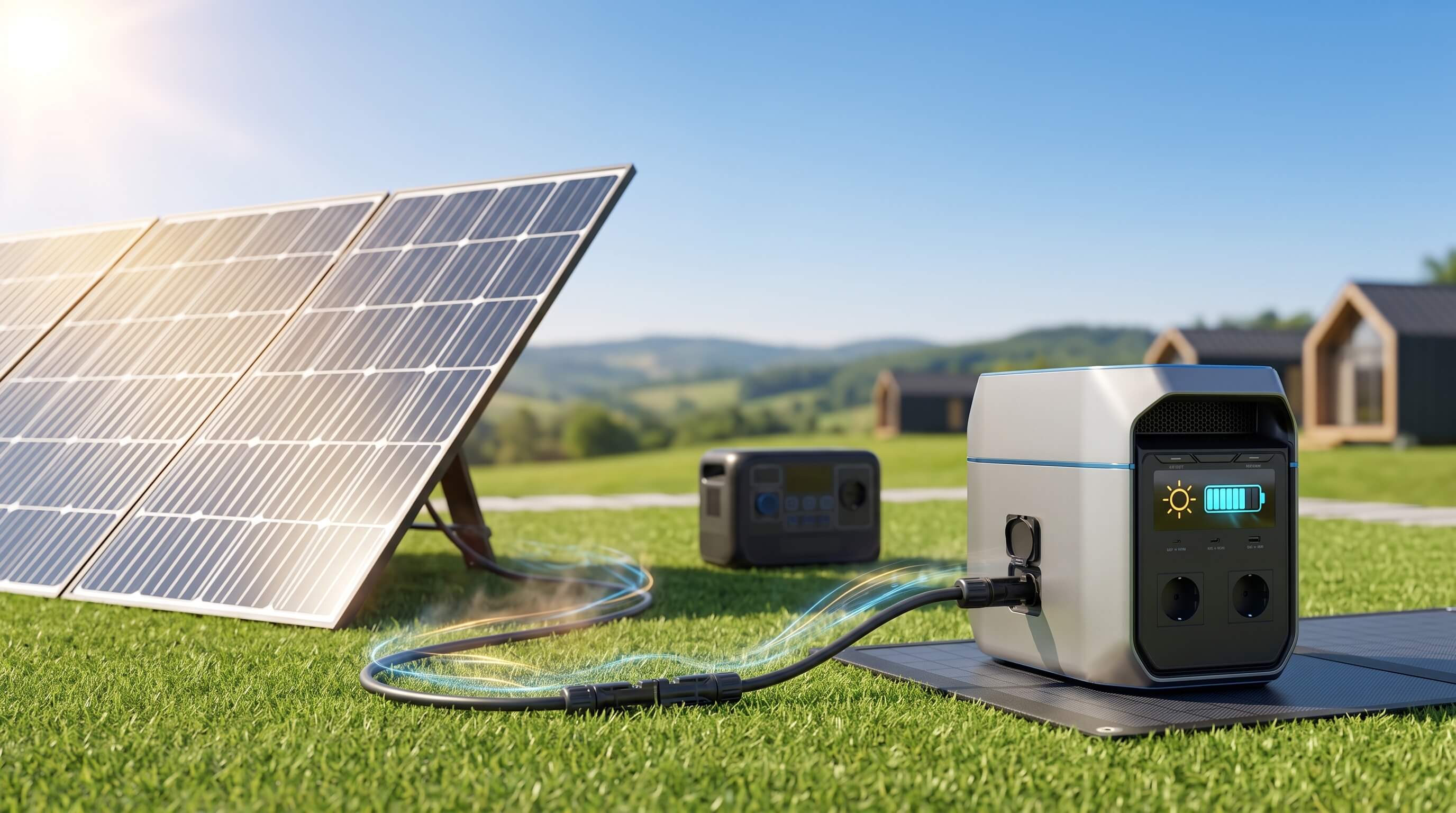

Як розмістити панель, щоб отримувати більше сонячної енергії

Навіть потужна сонячна панель може працювати неефективно, якщо її неправильно встановити.

Уникайте затінення

Панель повинна отримувати максимально можливу кількість прямого сонячного світла.

Дерева, будівлі, паркани та інші об'єкти можуть створювати тінь і помітно зменшувати вироблення електроенергії.

Враховуйте положення сонця

Для стаціонарного використання в Україні панелі зазвичай орієнтують у напрямку півдня, однак оптимальне положення залежить від сезону, географічного розташування та кута нахилу.

При мобільному використанні панель можна періодично повертати відповідно до положення сонця.

Забезпечте стабільне встановлення

Якщо панель встановлюється на відкритій території, вона повинна бути надійно зафіксована. Для мобільних моделей зручно використовувати штатні підставки або сумісні системи кріплення.

Скільки часу потрібно для заряджання станції від сонця

Тривалість заряджання залежить від багатьох факторів, тому визначити точний час лише за ємністю акумулятора та потужністю панелі неможливо.

Наприклад, у теоретичному розрахунку зарядна станція ємністю 1000 Вт·год від панелі потужністю 200 Вт потребуватиме близько 5 годин ідеальної генерації.

На практиці часу знадобиться більше.

Причинами можуть бути:

• зміна інтенсивності сонячного світла;

• хмарність;

• втрати при перетворенні енергії;

• особливості роботи контролера;

• зниження потужності при високій температурі;

• споживання енергії підключеними пристроями.

Тому розрахунковий час варто використовувати лише як орієнтир.

Чому зарядна станція може повільно заряджатися від сонця

Якщо фактична швидкість заряджання виявилася нижчою за очікувану, це не завжди свідчить про несправність обладнання.

Найпоширеніші причини:

Похмура погода. Інтенсивність сонячного випромінювання знижується.

Невдалий кут нахилу. Панель отримує менше прямого світла.

Тінь. Навіть часткове перекриття сонячного світла може вплинути на продуктивність.

Невідповідні параметри панелі. Обладнання може працювати не в оптимальному діапазоні сонячного входу.

Недостатня потужність панелі. Велика станція потребує більше часу для заряджання від малопотужного джерела.

Втрати в кабелі. Довгі або неякісні кабелі можуть знижувати ефективність передачі енергії.

Обмеження сонячного входу. Зарядна станція не прийматиме більше енергії, ніж дозволяють її технічні характеристики.

Основні правила безпечного підключення

Під час роботи із сонячними панелями важливо дотримуватися технічних вимог виробника.

Рекомендується:

• перевіряти полярність перед підключенням;

• контролювати допустиму вхідну напругу;

• не перевищувати максимальний струм;

• використовувати сумісні конектори;

• не експлуатувати пошкоджені кабелі;

• захищати роз'єми від вологи;

• дотримуватися інструкції конкретної моделі;

• не змінювати схему підключення без попередньої перевірки параметрів.

Якщо ви не впевнені, що панель сумісна зі станцією, перевірте технічні характеристики до моменту підключення.

Як вибрати зарядну станцію для заряджання від сонця

Якщо ви плануєте регулярно використовувати сонячну енергію, при виборі станції варто оцінювати не лише ємність акумулятора.

Зверніть увагу на:

• максимальну потужність сонячного входу;

• робочий діапазон MPPT;

• максимальну напругу;

• допустимий струм;

• швидкість заряджання;

• потужність інвертора;

• кількість вихідних роз'ємів;

• можливість розширення акумуляторної ємності.

Для смартфонів, ноутбуків та іншої невеликої техніки підійде компактна станція.

Для резервного живлення квартири або приватного будинку краще розглядати потужніші моделі з більшою ємністю та відповідною потужністю інвертора.

Переглянути каталог портативних зарядних станцій Top Unity

Де використовувати зарядну станцію із сонячною панеллю

Автономна система може бути корисною в різних ситуаціях.

У квартирі та приватному будинку

Станція може підтримувати роботу роутера, освітлення, смартфонів, ноутбуків та іншої електроніки під час відключення електроенергії.

На дачі

Сонячна панель допомагає поповнювати запас енергії там, де немає стабільного доступу до електромережі.

У подорожі

Компактна панель у комплекті з портативною станцією дозволяє підтримувати заряд гаджетів під час тривалого перебування на природі.

Під час перебоїв з електропостачанням

Протягом дня сонячна панель може поповнювати заряд станції, а накопичену енергію можна використовувати ввечері або вночі.

Як підібрати систему під власні потреби

Вибір обладнання залежить від того, які пристрої ви плануєте живити та як довго має працювати автономна система.

Для заряджання смартфонів, навушників і ноутбука достатньо компактної станції з мобільною панеллю.

Якщо потрібно підтримувати роботу роутера, освітлення та окремої побутової техніки, варто звернути увагу на станції більшої ємності.

Для тривалого автономного використання потрібно комплексно оцінити:

ємність акумулятора + потужність інвертора + можливості сонячного входу + потужність панелі + умови експлуатації.

Саме узгодженість цих характеристик визначає, наскільки ефективно працюватиме вся система.

Часті запитання

Чи будь-яка зарядна станція сумісна із сонячною панеллю?

Ні. Станція повинна мати відповідний сонячний вхід, а параметри панелі мають перебувати в допустимому діапазоні напруги, струму та потужності.

Чи потрібен додатковий контролер заряду?

У багатьох портативних зарядних станціях контролер уже інтегрований у конструкцію пристрою. Для окремих акумуляторних систем може знадобитися зовнішній контролер.

Чи можна заряджати станцію від сонця протягом усього дня?

Якщо обладнання правильно підібране та використовується відповідно до рекомендацій виробника, станція самостійно керує процесом заряджання. При цьому важливо дотримуватися умов експлуатації.

Чи працює сонячна панель у похмуру погоду?

Так, але її продуктивність буде нижчою, ніж у сонячний день. Кількість енергії залежить від інтенсивності освітлення.

Чи можна використовувати сонячну панель узимку?

Так. Панель продовжує виробляти електроенергію в холодну пору року. На результат впливають тривалість світлового дня, інтенсивність сонячного випромінювання та погодні умови.

Висновок

Використання сонячної панелі разом із портативною зарядною станцією дозволяє організувати автономне енергопостачання для дому, дачі, подорожей або резервного живлення під час перебоїв з електроенергією.

Щоб отримати ефективну систему, необхідно правильно узгодити характеристики всіх компонентів. Особливу увагу слід приділити напрузі, допустимому струму, потужності сонячного входу та діапазону роботи MPPT-контролера.

Також важливими залишаються якість кабелів, правильне розташування панелі та дотримання рекомендацій виробника.
